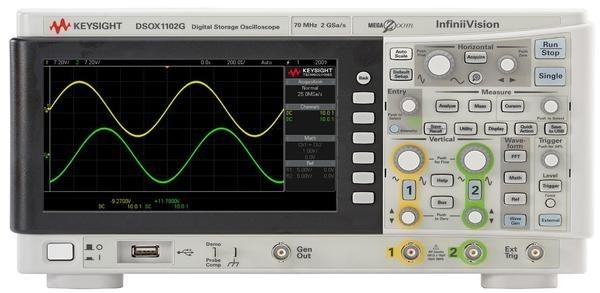

Noul instrument de masura Ronexprim: osciloscop Keysight InfiniiVision 1000 X

Ronexprim le ofera specialistilor din domeniu un nou intrument de masura destinat analizei rapide a semnalelor si determinarea parametrilor acestora – osciloscopul  Keysight InfiniiVision 1000 X.

Cel mai nou instrument de masura din gama Ronexprim ofera functionalitati de top, prin integrarea a 6 aparate de masura intr-unul singur. Acesta se foloseste de tehnologia  ASIC MegaZoom IV patentata de Keysight, care poate masura pana la 50.000 de forme de unda pe secunda, ceea ce face vizualizarea erorilor si a anomaliilor de semnal mult mai rapid si precis.

Pe de alta parte, acest instrument de masura are o rata de esantionare de pana la 2 GSa/s si beneficiaza de tehnologia “memorie segmentata” care maximizeaza adancimea memoriei in timp ce faciliteaza viteza mare de testare.

Nu doar pretul accesibil reprezinta un avantaj ci si faptul ca este un instrument de masura intuitiv si usor de setat pentru masuratori. Noutatea acestui osciloscop creat de Keysight consta in faptul ca este un instrument de masura usor de folosit chiar si pentru persoanele aflate la inceput in acest domeniu. Panoul frontal cuprinde caracteristici de ajutor, astfel incat noii utilizatori sa poata analiza rapid semnalele.


Instrumentul de masura Keysight InfiniiVision 1000X imbina urmatoarele functii:

- generator WaveGen de 20 MHz;

- analizor de protocol serial - declansarea si decodarea (cu software suplimentar);

- voltmetru digital;

- contor de frecventa;

- analizor de frecventa.

Integrarea 6 in 1 se traduce prin faptul ca seria InfiniiVision 1000X ii ofera utilizatorului mai multa informatie de valoare pentru acelasi cost si salveaza spatiu valoros pe bancul de lucru.


Ca instrument de masura modern, osciloscopul Keysight InfiniiVision 1000X ofera urmatoarele facilitati:

- impedanta de intrare mare, de ordinul megohmilor;

- consum de putere foarte mic de la circuitul de masurat:

- sensibilitate mare (la unele tipuri constructive constanta fiind de fractiuni de mV/cm);

- banda de frecvente foarte larga, pana la sute de megaherti si, in constructii speciale (cu esantionare), pana la zeci de gigaherti;

- comoditate in exploatare.


Analiza semnalelor

Osciloscoapele de la Keysight sunt instrumente de masura care asigura 24 de masuratori specifice, o analiza rapida a semnalelor si determina  parametrii acestora. Analiza de semnal aditionala este oferita de functia FFT, care ii perimite utilizatorului sa coreleze domeniile de timp si de frecventa ale fenomenelor intr-un singur ecran.

Osciloscoapele dispun de testarea de tip masca, pentru a detecta mai usor erorile in semnal. Seria de instrumente de masura 1000X ofera analiza si decodarea semnalelor pentru o gama larga de aplicatii industriale, inclusiv pentru industria auto: I2C, SPI, UART/RS232, CAN si LIN.


Alte caracteristici ale instrumentului de masura Keysight InfiniiVision 1000X

- 2 canale analogice

- 1 canal digital

- Latime de banda: 70 MHz (de baza) / 100 MHz with DSOX1B7T102 optional

- Rata maxima de esantionare: 2 ASG/s

- Adancimea maxima de memorie: 1 MPTS

- Memorie segmentata: standard

- Masca de testare / limita: Standard

- WaveGen: generatoare de functii 20 MHz (include testul Bodeplot)

- Analiza Protocol serial - I²C, SPI, UART/RS-232 - (DSOX1EMBD); CAN, LIN – (DSOX1AUTO)

- Forme de unde matematice : scadere, inmultire, impartire, FFT (magnitudine si faza) etc.

- Afisaj: 7-inch TFT LCD WVGA

- Conectivitate: USB 2.0.
